คู่มืออินเวอร์เตอร์ไฮบริด: การจัดเก็บ PV และแบตเตอรี่สำหรับพลังงานสมัยใหม่

ภูมิทัศน์พลังงานทั่วโลกกำลังอยู่ระหว่างการเปลี่ยนแปลงขั้นพื้นฐาน อัตราค่าไฟฟ้าที่เพิ่มขึ้น การแพร่กระจายอย่างรวดเร็วของพลังงานแสงอาทิตย์บนหลังคา และความจำเป็นเร่งด่วนในการลดการพึ่งพากริด ได้ผลักดันเทคโนโลยีอินเวอร์เตอร์ไฮบริดจากโซลูชันเฉพาะไปสู่ข้อกำหนดหลักสำหรับระบบพลังงานทั้งที่อยู่อาศัยและเชิงพาณิชย์ จุดศูนย์กลางของการเปลี่ยนแปลงนี้คืออินเวอร์เตอร์ไฮบริดที่ใช้พลังงานแสงอาทิตย์และการจัดเก็บพลังงานแบตเตอรี่ ซึ่งเป็นอุปกรณ์ที่ทำได้มากกว่าเพียงแค่แปลงพลังงานแสงอาทิตย์กระแสตรงให้เป็นไฟฟ้ากระแสสลับที่ใช้งานได้ โดยจะประสานการไหลเวียนของพลังงานจากแหล่งต่างๆ อย่างแข็งขันเพื่อเพิ่มการบริโภคเองให้สูงสุด ลดต้นทุน และรับประกันความต่อเนื่องในการจัดหา

อินเวอร์เตอร์ไฮบริดทำอะไรได้จริง

ก อินเวอร์เตอร์ไฮบริด โดยพื้นฐานแล้วเป็นอุปกรณ์จัดการพลังงานแบบหลายทิศทาง แตกต่างจากอินเวอร์เตอร์แบบสตริงมาตรฐานที่แปลงเฉพาะเอาต์พุต DC พลังงานแสงอาทิตย์เป็นไฟฟ้ากระแสสลับเพื่อการใช้งานทันทีหรือส่งออกกริด อินเวอร์เตอร์แบบไฮบริดจะจัดการพลังงานจากแผงเซลล์แสงอาทิตย์ ระบบจัดเก็บพลังงานแบตเตอรี่ (BESS) โครงข่ายสาธารณูปโภค และเลือกเครื่องกำเนิดไฟฟ้าสำรองได้พร้อมกัน โดยจะตัดสินใจแบบเรียลไทม์ว่าจะดึงมาจากแหล่งใด จะชาร์จแบตเตอรี่หรือไม่ และเมื่อใดที่จะส่งออกพลังงานส่วนเกิน ทั้งหมดนี้ขึ้นอยู่กับลอจิกลำดับความสำคัญที่กำหนดค่าได้และข้อมูลการบริโภคปัจจุบัน

ความสามารถนี้คือสิ่งที่ทำให้อินเวอร์เตอร์ไฮบริดเป็นศูนย์กลางในการบรรลุความเท่าเทียมกันของพลังงาน ซึ่งเป็นจุดที่ต้นทุนของพลังงานที่ผลิตเองและที่จัดเก็บเองเท่ากับหรือต่ำกว่าราคานำเข้ากริด ด้วยการเปลี่ยนโหลดอย่างชาญฉลาดและหลีกเลี่ยงการนำเข้ากริดที่มีอัตราค่าไฟฟ้าสูงสุด ระบบอินเวอร์เตอร์ไฮบริดที่ได้รับการกำหนดค่าอย่างดีสามารถลดค่าไฟฟ้าได้อย่างมาก ขณะเดียวกันก็ทำหน้าที่เป็นตัวสำรองที่ยืดหยุ่นในช่วงที่ไฟฟ้าดับ

สถาปัตยกรรมหลัก: โครงสร้างเส้นทางพลังงานเป็นอย่างไร

การทำความเข้าใจสถาปัตยกรรมภายในของอินเวอร์เตอร์ไฮบริดช่วยให้ผู้ปฏิบัติงานและผู้ติดตั้งตัดสินใจกำหนดค่าและปรับขนาดได้ดียิ่งขึ้น อินเวอร์เตอร์ไฮบริดที่ใช้ PV และการจัดเก็บแบตเตอรี่มักจะรวมบล็อกการทำงานหลักหลายรายการไว้ในหน่วยเดียว:

• MPPT เครื่องชาร์จพลังงานแสงอาทิตย์ : ติดตามจุดกำลังของอาร์เรย์ PV เพื่อแยกพลังงานภายใต้สภาวะการฉายรังสีและอุณหภูมิที่แปรผัน โมเดลระดับสูงประกอบด้วยตัวติดตาม MPPT อิสระตั้งแต่สองตัวขึ้นไปเพื่อจัดการอาร์เรย์ที่มีการวางแนวหรือโปรไฟล์การแรเงาที่แตกต่างกัน
• ตัวแปลงแบตเตอรี่แบบสองทิศทาง : ชาร์จแบตเตอรี่จากพลังงานแสงอาทิตย์หรือกริดแล้วคายประจุเพื่อจ่ายโหลด ประสิทธิภาพทั้งทิศทางการชาร์จและคายประจุส่งผลโดยตรงต่อการสูญเสียไปกลับของระบบ ดังนั้นพิกัดประสิทธิภาพของอินเวอร์เตอร์ที่สูงกว่า 97% จึงเป็นที่ต้องการสำหรับการใช้งานที่มีรอบสูง
• ส่วนต่อประสานกริดและการป้องกันการแยกเกาะ : จัดการการซิงโครไนซ์กับตารางยูทิลิตี้เพื่อการนำเข้า/ส่งออกที่ราบรื่น และรวมการป้องกันการสะดุดที่จำเป็น เพื่อป้องกันการป้อนกลับระหว่างที่กริดขัดข้อง ตามมาตรฐาน เช่น IEEE 1547 และ VDE-AR-N 4105
• กC Bypass and Transfer Switch : ในโหมดนอกโครงข่ายหรือโหมดสำรอง อินเวอร์เตอร์จะสลับโหลดจากโครงข่ายไปเป็นแบตเตอรี่/แหล่งจ่ายพลังงานแสงอาทิตย์ โดยทั่วไปภายใน 10–20 มิลลิวินาที ซึ่งเร็วพอที่จะรองรับอุปกรณ์ที่มีความละเอียดอ่อน เช่น อุปกรณ์ทางการแพทย์หรือโครงสร้างพื้นฐานด้านไอที
• พอร์ตอินพุตของเครื่องกำเนิดไฟฟ้า : แพลตฟอร์มอินเวอร์เตอร์ไฮบริดจำนวนมากมีอินพุต AC เฉพาะสำหรับเครื่องกำเนิดไฟฟ้าดีเซลหรือก๊าซ ช่วยให้ระบบใช้พลังงานจากเครื่องกำเนิดไฟฟ้าเพื่อชาร์จแบตเตอรี่หรือโหลดเสริมเมื่อพลังงานแสงอาทิตย์และที่จัดเก็บไม่เพียงพอ

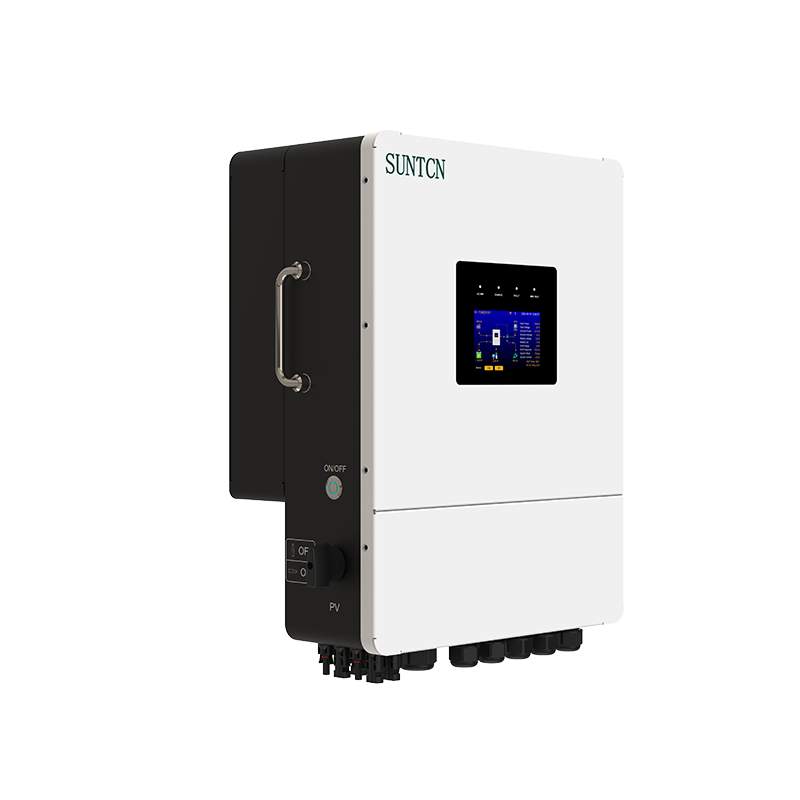

อินเวอร์เตอร์ไฮบริด SUNTCN รวมเส้นทางทั้งหมดเหล่านี้ไว้ในแชสซีขนาดกะทัดรัดและประสิทธิภาพสูง ช่วยให้ผู้ติดตั้งสามารถเชื่อมต่อ PV แบตเตอรี่ กริด และเครื่องกำเนิดไฟฟ้าได้โดยไม่ต้องมีอุปกรณ์เชื่อมต่อภายนอก สถาปัตยกรรมออลอินวันนี้ช่วยลดความซับซ้อนในการติดตั้งและจำนวนส่วนประกอบ ซึ่งเป็นข้อได้เปรียบที่สำคัญทั้งสำหรับการปรับปรุงที่พักอาศัยและการสร้างใหม่เชิงพาณิชย์

การจัดการการไหลของพลังงาน: อธิบายตรรกะการจัดลำดับความสำคัญ

ความชาญฉลาดที่แท้จริงของอินเวอร์เตอร์ไฮบริดอยู่ที่อัลกอริธึมการจัดการพลังงาน แพลตฟอร์มนำเสนอโหมดการทำงานที่กำหนดค่าได้ ซึ่งกำหนดลำดับที่ต้องการสำหรับวิธีการจัดหา จัดเก็บ และส่งออกพลังงาน โหมดทั่วไปสามโหมดคือ:

โหมดลำดับความสำคัญพลังงานแสงอาทิตย์

ในโหมดนี้ เอาท์พุตพลังงานแสงอาทิตย์ที่มีอยู่ทั้งหมดจะถูกนำมาใช้เพื่อจ่ายโหลดที่เชื่อมต่อ ส่วนเกินใดๆ หลังจากโหลดครบแล้วจะถูกนำไปชาร์จแบตเตอรี่ เมื่อแบตเตอรี่ถึงเพดาน state-of-charge (SoC) ที่กำหนดค่าไว้ พลังงานแสงอาทิตย์ส่วนเกินจะถูกส่งออกไปยังโครงข่ายหรือลดขนาดลง ทั้งนี้ขึ้นอยู่กับข้อบังคับท้องถิ่น การนำเข้ากริดจะเกิดขึ้นก็ต่อเมื่อเอาต์พุตพลังงานแสงอาทิตย์และการคายประจุแบตเตอรี่ร่วมกันไม่สามารถตอบสนองความต้องการได้ โหมดนี้เหมาะอย่างยิ่งสำหรับการเพิ่มการบริโภคด้วยตนเองสูงสุดในสภาพแวดล้อมภาษีนำเข้า (FiT) ซึ่งราคาส่งออกต่ำ

โหมดลำดับความสำคัญของแบตเตอรี่

ในที่นี้ระบบจะจัดลำดับความสำคัญของการคายประจุแบตเตอรี่เพื่อให้เป็นไปตามโหลดก่อนที่จะดึงออกจากกริด พลังงานแสงอาทิตย์ยังคงชาร์จแบตเตอรี่ในระหว่างวัน แต่ตรรกะในการจัดส่งได้รับการปรับแต่งเพื่อใช้งานแบตเตอรี่ให้เกิดประโยชน์สูงสุด โหมดนี้เหมาะสมกับโครงสร้างภาษีตามเวลาการใช้งาน (TOU) ซึ่งไฟฟ้าจากโครงข่ายจะถูกกว่ามากในช่วงนอกเวลาเร่งด่วน แบตเตอรี่จะถูกชาร์จในราคาถูกข้ามคืนและคายประจุในช่วงกรอบราคาสูงสุด ซึ่งส่งผลให้ใบเรียกเก็บเงินลดลงอย่างมาก

โหมดลำดับความสำคัญของตาราง

ในโหมดลำดับความสำคัญของกริด อินเวอร์เตอร์จะดึงข้อมูลจากกริดเป็นหลักเพื่อจ่ายโหลด และจะเปลี่ยนไปใช้แบตเตอรี่หรือพลังงานแสงอาทิตย์เฉพาะเมื่อไม่มีไฟฟ้าจากกริดหรือภาษีศุลกากรเกินเกณฑ์ที่ตั้งไว้ โหมดนี้ใช้ในตลาดที่มีอัตราภาษีนำเข้าสูง ซึ่งการส่งออกพลังงานแสงอาทิตย์มีความได้เปรียบในเชิงเศรษฐกิจมากกว่าการบริโภคเอง หรือในระบบที่ให้ความสำคัญกับอายุการใช้งานแบตเตอรี่ที่ยาวนานกว่าการหมุนเวียนรายวัน

ความเข้ากันได้ของแบตเตอรี่และขนาดสำหรับระบบไฮบริด

การเลือกเคมีและความจุของแบตเตอรี่มีผลกระทบโดยตรงต่อประสิทธิภาพโดยรวมของระบบอินเวอร์เตอร์ไฮบริด ลิเธียมเหล็กฟอสเฟต (LiFePO4) ได้กลายเป็นสารเคมีหลักสำหรับการใช้งานในที่อยู่อาศัยและเชิงพาณิชย์เบา เนื่องจากมีวงจรชีวิต (โดยทั่วไปคือ 3,000–6,000 รอบเต็ม) ความเสถียรทางความร้อน และความทนทานต่อความลึกของการคายประจุ (DoD) สูงสูงถึง 90–95%

เมื่อปรับขนาดแบตเตอรี ตัวแปรสำคัญที่ต้องสมดุลคือ:

• โปรไฟล์การโหลดรายวัน : คำนวณการใช้พลังงานเฉลี่ยรายวัน (kWh) และระบุช่วงความต้องการสูงสุดที่ต้องหักล้างจากกริด
• กutonomy requirement : สำหรับการใช้งานที่มีความสำคัญในการสำรองข้อมูล ให้ปรับขนาดแบตเตอรี่เพื่อจ่ายโหลดที่จำเป็นเป็นเวลา 8–12 ชั่วโมงโดยไม่ต้องใช้พลังงานแสงอาทิตย์
• อัตราการคายประจุต่อเนื่องของอินเวอร์เตอร์ : ตรวจสอบให้แน่ใจว่ากระแสคายประจุต่อเนื่องของแบตเตอรี่ (อัตรา C) เข้ากันได้กับกำลังเอาต์พุต AC ของอินเวอร์เตอร์ เพื่อหลีกเลี่ยงปัญหาคอขวดในระหว่างเหตุการณ์ที่มีโหลดสูง
• ความสามารถในการขยาย : เลือกอินเวอร์เตอร์ไฮบริดที่รองรับการขยายความจุของแบตเตอรี่ผ่านโมดูลแบตเตอรี่แบบขนาน ช่วยให้ระบบสามารถเติบโตได้ตามความต้องการพลังงานที่เพิ่มขึ้นเมื่อเวลาผ่านไป

การบูรณาการเครื่องกำเนิดไฟฟ้า: การขยายความยืดหยุ่นของระบบไฮบริด

สำหรับไซต์ที่มีการขัดข้องของกริดบ่อยครั้งหรือมีความต้องการอิสระนอกกริดสูง การรวมเครื่องกำเนิดไฟฟ้าเข้ากับอินเวอร์เตอร์ไฮบริดจะสร้างสถาปัตยกรรมการสำรองข้อมูลหลายแหล่งที่แข็งแกร่ง อินเวอร์เตอร์ไฮบริดทำหน้าที่เป็นตัวควบคุมหลัก โดยจะสตาร์ทเครื่องกำเนิดไฟฟ้าโดยอัตโนมัติเมื่อ SoC ของแบตเตอรี่ลดลงต่ำกว่าเกณฑ์ที่กำหนด และจะปิดเครื่องเมื่อแบตเตอรี่ได้รับการชาร์จอย่างเพียงพอ ซึ่งโดยทั่วไปจะอยู่ที่ 80% เพื่อปกป้องอายุการใช้งานของวงจร

ก key configuration parameter is the ขีด จำกัด กระแสไฟของเครื่องกำเนิดไฟฟ้า ซึ่งป้องกันการโอเวอร์โหลดเครื่องกำเนิดไฟฟ้าโดยการจำกัดปริมาณเอาท์พุตที่อินเวอร์เตอร์ใช้สำหรับการชาร์จแบตเตอรี่เทียบกับการจ่ายโหลด ตัวอย่างเช่น เครื่องกำเนิดไฟฟ้า 5 kVA ที่ทำงานที่ความจุ 80% (4 กิโลวัตต์) อาจจัดสรร 2.5 กิโลวัตต์ให้กับโหลดและ 1.5 กิโลวัตต์สำหรับการชาร์จแบตเตอรี่ เพื่อให้มั่นใจว่าเครื่องกำเนิดไฟฟ้าทำงานที่ปัจจัยโหลดที่สะดวกสบายและมีประสิทธิภาพ ขนาดเครื่องกำเนิดไฟฟ้าที่เหมาะสมควรคำนึงถึงทั้งโหลดรวมและความต้องการการชาร์จที่อินเวอร์เตอร์ไฮบริดอาจแสดงพร้อมกัน

การตรวจสอบ การบันทึกข้อมูล และการจัดการระยะไกล

ก hybrid inverter without comprehensive monitoring is an opportunity missed. Real-time and historical data on solar yield, battery state of charge, load consumption, grid import/export, and system efficiency are essential for validating system performance against design targets and for proactive fault detection.

แพลตฟอร์มอินเวอร์เตอร์ไฮบริดชั้นนำ รวมถึงแพลตฟอร์มในกลุ่มผลิตภัณฑ์ SUNTCN ให้การตรวจสอบที่เชื่อมต่อกับคลาวด์ผ่าน Wi-Fi หรือการสื่อสาร RS485 Modbus ไปยังเครื่องบันทึกข้อมูลในพื้นที่ พร้อมข้อมูลที่เข้าถึงได้ผ่านพอร์ทัลเว็บหรือแอปพลิเคชันมือถือ ตัวชี้วัดหลักที่ต้องติดตามทุกวัน ได้แก่:

• อัตราส่วนการบริโภคด้วยตนเอง : เปอร์เซ็นต์ของการผลิตพลังงานแสงอาทิตย์ที่ใช้โดยตรงในสถานที่ (เป้าหมาย: มากกว่า 70% ในระบบที่อยู่อาศัยที่ได้รับการปรับปรุงอย่างเหมาะสม)
• อัตราส่วนความพอเพียง : เปอร์เซ็นต์ของความต้องการโหลดทั้งหมดที่ได้รับจากพลังงานแสงอาทิตย์และแบตเตอรี่โดยไม่มีการนำเข้ากริด (เป้าหมาย: 60–80% ในสภาพอากาศละติจูดกลางที่มีขนาดแบตเตอรี่เพียงพอ)
• จำนวนรอบแบตเตอรี่และ SoH : การติดตามสถานะสุขภาพทำให้สามารถวางแผนการเปลี่ยนแบตเตอรี่เชิงรุกได้ ก่อนที่ความจุจะลดลงจะส่งผลกระทบต่อบริการ
• เส้นโค้งประสิทธิภาพของอินเวอร์เตอร์ : การอ้างอิงโยงประสิทธิภาพเอาต์พุตจริงกับประสิทธิภาพของ CEC หรือ EU ที่ได้รับการจัดอันดับ เพื่อระบุความผิดปกติที่อาจบ่งบอกถึงปัญหาฮาร์ดแวร์

ตอบสนองความต้องการพลังงานในอนาคตด้วยแพลตฟอร์มไฮบริดที่ปรับขนาดได้

ข้อโต้แย้งที่น่าสนใจประการหนึ่งสำหรับการปรับใช้อินเวอร์เตอร์แบบไฮบริดในปัจจุบันคือการพิสูจน์ถึงอนาคต ความต้องการพลังงานในพื้นที่ที่อยู่อาศัยและเชิงพาณิชย์เพิ่มขึ้น โดยได้แรงหนุนจากการชาร์จรถยนต์ไฟฟ้า ปั๊มความร้อนที่มาแทนที่การให้ความร้อนด้วยแก๊ส และการใช้พลังงานไฟฟ้าของกระบวนการทางอุตสาหกรรม ระบบอินเวอร์เตอร์ไฮบริดพร้อมที่เก็บแบตเตอรี่ที่ขยายได้ อินพุต PV แบบหลาย MPPT และความเข้ากันได้กับเครื่องกำเนิดไฟฟ้าสามารถดูดซับโหลดใหม่เหล่านี้ได้เพิ่มขึ้นโดยไม่จำเป็นต้องเปลี่ยนโครงสร้างพื้นฐานขายส่ง

ผู้ให้บริการโครงข่ายไฟฟ้ายังเสนอการตอบสนองต่อความต้องการและโปรแกรมโรงไฟฟ้าเสมือน (VPP) ที่ให้รางวัลการจัดการโหลดที่ยืดหยุ่นมากขึ้น แพลตฟอร์มอินเวอร์เตอร์ไฮบริดที่มี API แบบเปิดหรือความสามารถในการบูรณาการ VPP ที่ได้รับการรับรอง ช่วยให้เจ้าของไซต์สามารถเข้าร่วมในโปรแกรมเหล่านี้ โดยสร้างรายได้จากพลังงานที่เก็บไว้ในขณะเดียวกันก็ให้บริการความเสถียรของโครงข่ายไฟฟ้า เนื่องจากนโยบายภาษีนำเข้ามีการพัฒนาไปทั่วโลก ความสามารถนี้ในการเปลี่ยนจากผู้ส่งออกเชิงรับไปสู่ผู้เข้าร่วมโครงข่ายไฟฟ้าที่ใช้งานอยู่นี้จะช่วยสร้างความแตกต่างที่สำคัญสำหรับระบบที่ใช้งานอยู่ในปัจจุบัน

การผสมผสานระหว่างอาร์เรย์ PV ที่ได้รับการออกแบบมาอย่างดี แบตเตอรีแบตเตอรีที่มีขนาดเหมาะสม และอินเวอร์เตอร์ไฮบริดอัจฉริยะ แสดงถึงเส้นทางสู่ความเป็นอิสระด้านพลังงานที่ใช้งานได้จริงและประหยัดสำหรับผู้ใช้ปลายทางส่วนใหญ่ การเลือกแพลตฟอร์มที่มีการจัดการหลายแหล่งที่ได้รับการพิสูจน์แล้ว ประสิทธิภาพไปกลับที่สูง และความสามารถในการตรวจสอบระยะไกลที่แข็งแกร่ง ช่วยให้มั่นใจได้ว่าระบบจะยังคงส่งมอบคุณค่าที่เหนือกว่าระยะเวลาคืนทุนเริ่มแรก
